Диагональный бустерный канальный вентилятор HF-75/100/125 | Компактный напорный канальный вентилятор
Compact diagonal inline booster fan series for small rooms, branch ducts and short duct runs.
- FIT WINDOW
- Small rooms, branch ducts and compact inline installations
- PROOF ANCHOR
- HF-75 / HF-100 / HF-125: 220–310 m³/h airflow and 150–180 Pa static pressure
- NEXT STEP
- Confirm duct size, route length, airflow target and supply voltage before model selection
Обзор подбора диагонального бустерного канального вентилятора HF-75/100/125
Диагональный бустерный канальный вентилятор HF-75/100/125 помогает быстро отобрать задачи компактного встроенного наддува. Подтвердите трассу воздуховода, целевой расход, ограничения монтажа и данные техпаспорта конкретной модели до окончательного подбора.
Compact inline duct boosting for small rooms, branches and short duct runs.
Match airflow, duct resistance and installation space before choosing single-speed or dual-speed.
Send duct size, route length and supply voltage so the model can be checked correctly.
Send duct size, route length, airflow target and target model with your inquiry.

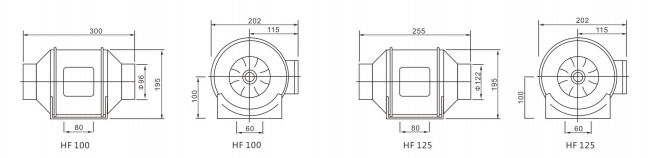

Installation Drawing and Dimensions of Fan
Technical Parameter
| Модель | Input Voltage(V) | Input Current(A) | Input Frequency(Hz) | Power(W) | Rated Speed(rpm) | Air Volume(m³/h) | Статическое давление (Па) | Noise(dB) | Size(mm) |
|---|---|---|---|---|---|---|---|---|---|
| HF-75 | 220 | 0.13 | 50 | 35 | 2600 | 220 | 150 | 31 | L320×W165×H146 |
| HF-100 | 220 | 0.13 | 50 | 35 | 2600 | 220 | 150 | 31 | L320×W165×H146 |
| HF-125 | 220 | 0.14 | 50 | 40 | 2600 | 310 | 180 | 34 | L257×W200×H185 |
Две разные линейки канальных вентиляторов HF используют этот префикс
В опубликованном каталоге описаны два отдельных семейства, и в обоих используются названия моделей, начинающиеся с “HF”:
- Диагональный канальный вентилятор-бустер — таблица HF-75 / HF-100 / HF-125 выше.
- Канальный бесшумный вентилятор (смешанного потока) для трубопроводов — HF-100/125, HF-150 и HF-200.
Названия моделей, встречающиеся в обеих линейках (например, HF-100 and HF-150) имеют разные опубликованные значения расхода воздуха, статического давления и шума. Перед заказом уточните, какую линейку указывает ваш проект, и соответствующий лист технических данных.
Core Engineering Features
Обзор подбора диагонального бустерного канального вентилятора HF-75/100/125 в сопоставлении с опубликованными на этой странице значениями. Каждый пункт ниже взят из собственных данных этого модельного ряда.
Quality Assurance & Warranty
Fan orders are checked at the factory before shipping, because published airflow and pressure only hold if the delivered unit matches its table row.
Applied to this model: Input Voltage(V) 220, Input Current(A) 0.13. These checks are run against that specification before the unit ships.
OEM/ODM & Supply Options
For distributors and contractors working on ventilation projects, the supply side adapts to your market instead of one fixed fan build.
For this model (Input Voltage(V) 220, Input Current(A) 0.13), the OEM route can start from that base specification rather than a blank sheet.
Documents & Compliance
Download the HF-75/100/125 diagonal booster duct fan datasheet (PDF) used for the technical values on this page.
Confirm the exact model and current documentation before quotation or project documentation.
View all certifications and compliance documents by product scope
Рекомендации по подбору диагонального бустерного канального вентилятора HF-75/100/125
Compare HF-75, HF-100 and HF-125 by input voltage, current, frequency, power, speed, airflow, pressure, noise and size before selecting a compact booster duct fan.
Related Linggong ventilation products
Frequently Asked Questions
Which models are included on this HF booster fan page?
Use this page when the project is still in the compact booster range and you need to compare HF-75, HF-100 and HF-125 in one table.
What airflow range do HF-75/100/125 fans cover?
Choose within this page when the duty stays in the 220–310 m³/h and 150–180 Pa compact booster range.
When should I upgrade to HF-150 or HF-200?
Upgrade to HF-150 or HF-200 when the duct run is longer, the airflow target is higher, or the required pressure is beyond the compact HF-75/100/125 range.
